卡套接头
2015-05-27

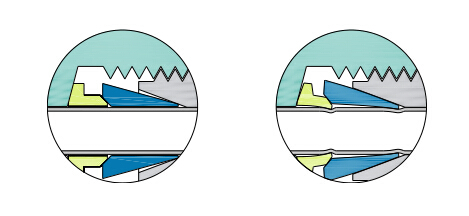

双卡套密封原理

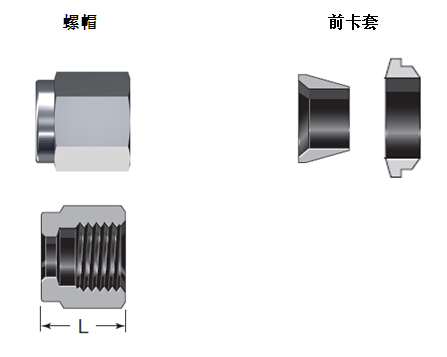

旋转螺帽轴向推动后卡套和前卡套尾部达到轴向定位。继续旋紧，前卡套顶住接头体锥孔挤压 Tube 管，使 Tube
管局部凹陷变形；同时后卡套顶住前卡套挤压 Tube 管，使 Tube 管局部凹陷变形；双卡套的联合作用可以实现接头
耐高压，无泄漏以及管道安装的牢固性。
安装接头时，需要固定住接头，用扳手带动螺帽顺时针旋转。如果不固定住接头就直接紧螺帽，这样旋紧的力
矩作用点就不在所对应的接头而是在流体管路某个位置，很可能对该处造成不良影响。
熊川双卡套、接头以及螺帽均采用优质 316 不锈钢材质，螺帽内螺纹表面镀银，防止在高温高压下螺纹发生咬
死现象。
螺钉 — BT

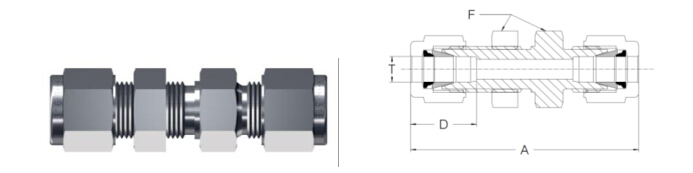

隔壁等径两通接头 — BU

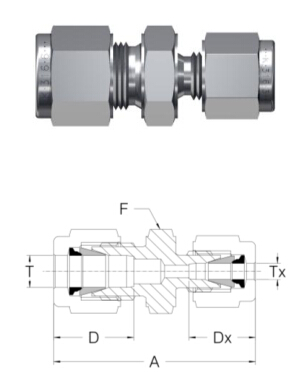

变径两通接头 — RU
短隔壁等径两通接头 — SBU

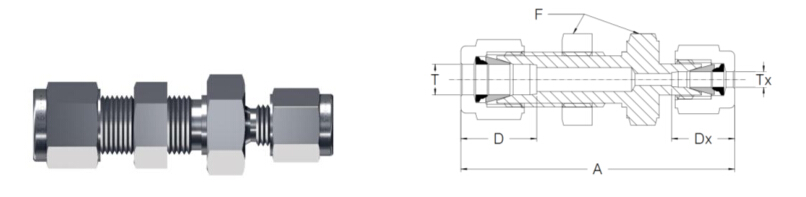

隔壁变径两通接头 — BUR
等径直角两通接头 — VU

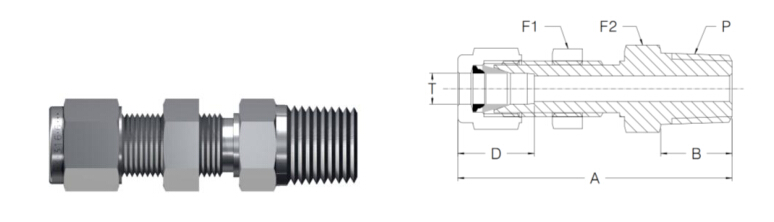

双卡套转外锥螺纹隔壁街头 — MBU

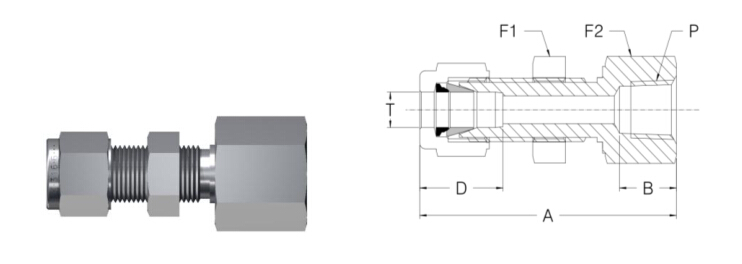

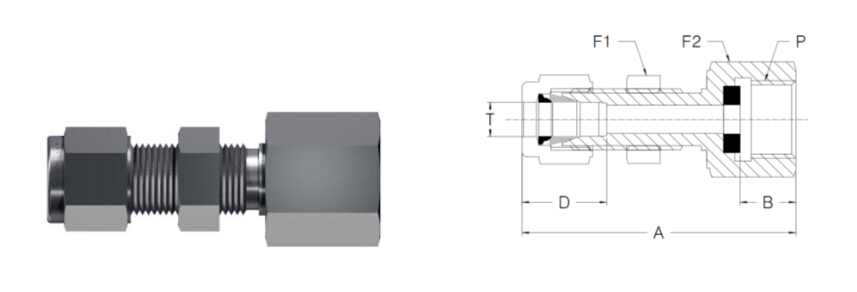

双卡套转内锥螺纹隔壁街头— FBU
变径三通接头 — RUT

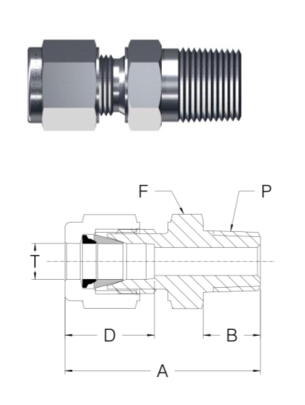

双卡套转外锥螺纹接头 — MF
双卡套转外螺纹直角接头 — MV

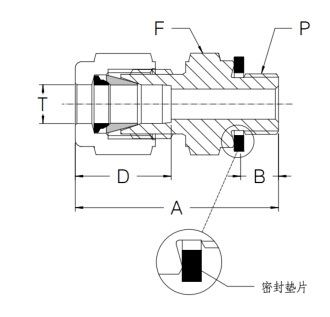

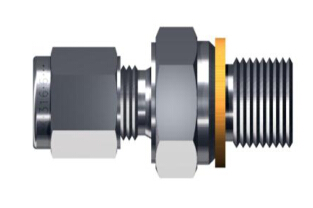

双卡套转外直螺纹接头 — MC

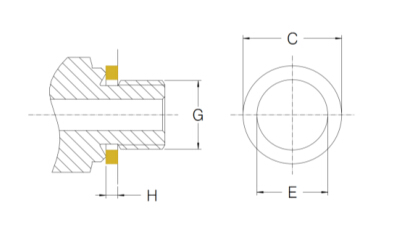

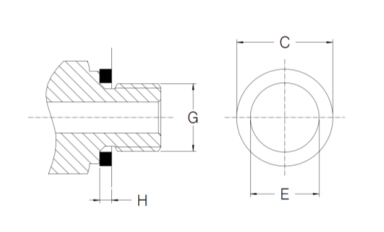

RP 金属垫片
RS 非金属垫片

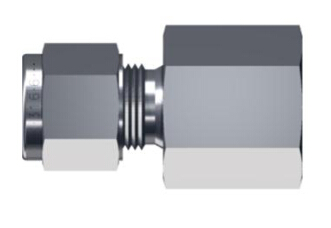

双卡套转内直螺纹接头 — FC

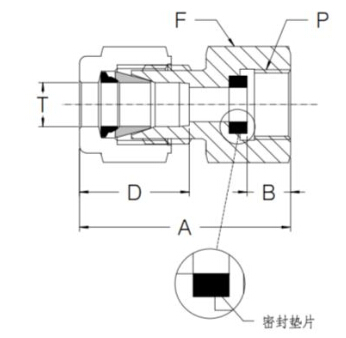

双卡套转压力表接头 — UP

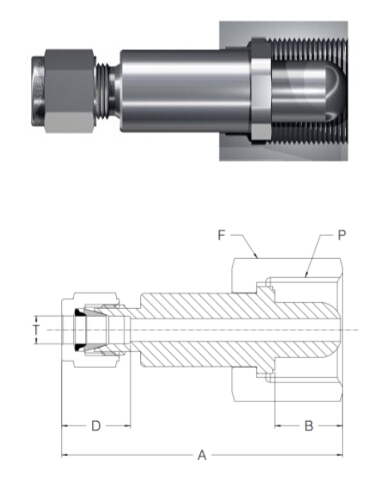

双卡套转压力表隔壁接头 — BUP

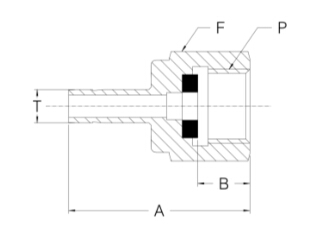

Tube 管转压力表接头 — TUP
双卡套转气瓶阀出口接头 —CVU

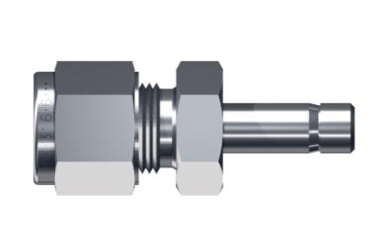

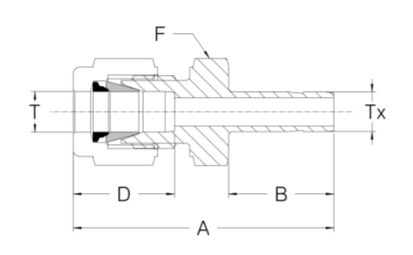

双卡套转 Tube 管缩颈接头 — RED

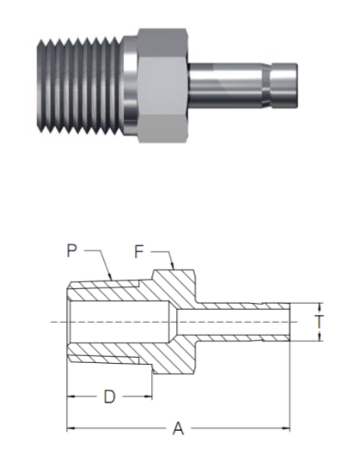

Tube 管转外锥螺纹接头 — MA

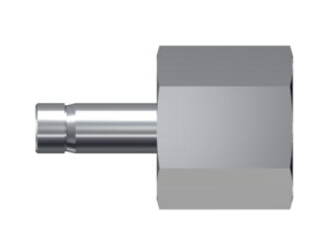

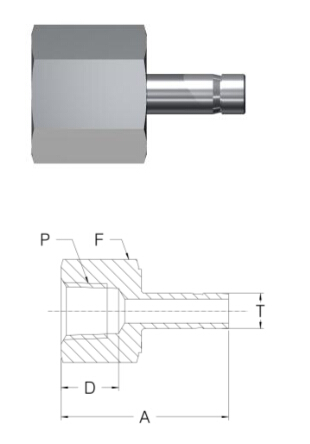

Tube 管转内锥螺纹接头 — FA

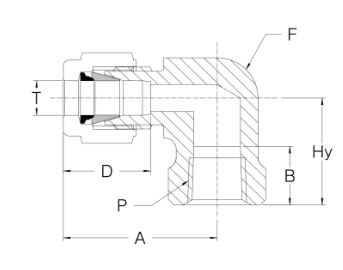

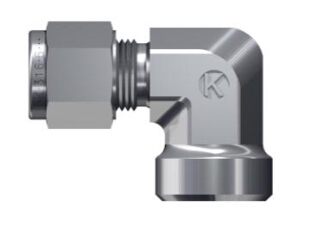

双卡套转内螺纹直角接头 — FV
管堵头 — TC

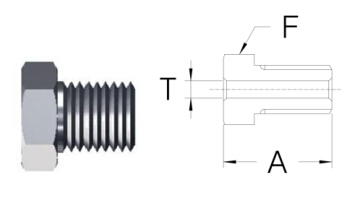

接头堵头 — P
